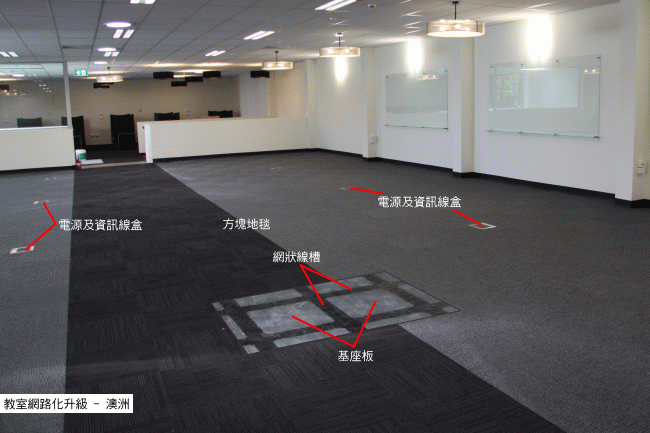

網狀式的線槽系統：將聯接底座與基座板之角落4腳連接安裝，聯接底座自動將基座板等距離隔開，自然形成等距的網狀線槽區。

線槽寬度：9公分 (90 mm)。每一基座板為51公分x 51公分，即每60公分中間形成9公分寬線槽。每60x60公分內有橫向及直向各9公分之線槽區。

系統高度：4公分 (40mm)、5公分 (50mm)、6公分 (60mm)

線槽區淨高：系統高度減 0.9公分 (9mm)

配線：資訊線、電線可整齊有系統的於線槽內配置及延伸。全部配線，應於線槽區完成配置，基座板下之空間，只限於被用。

線路延伸及出線：所有線路皆由線槽區延伸。

1. 將線盒 (floor box) 安裝於線槽上，線盒內含資訊插座及電源插座。
2. 由線槽出線，延伸連接至桌面、隔間牆面、或工作站上。
